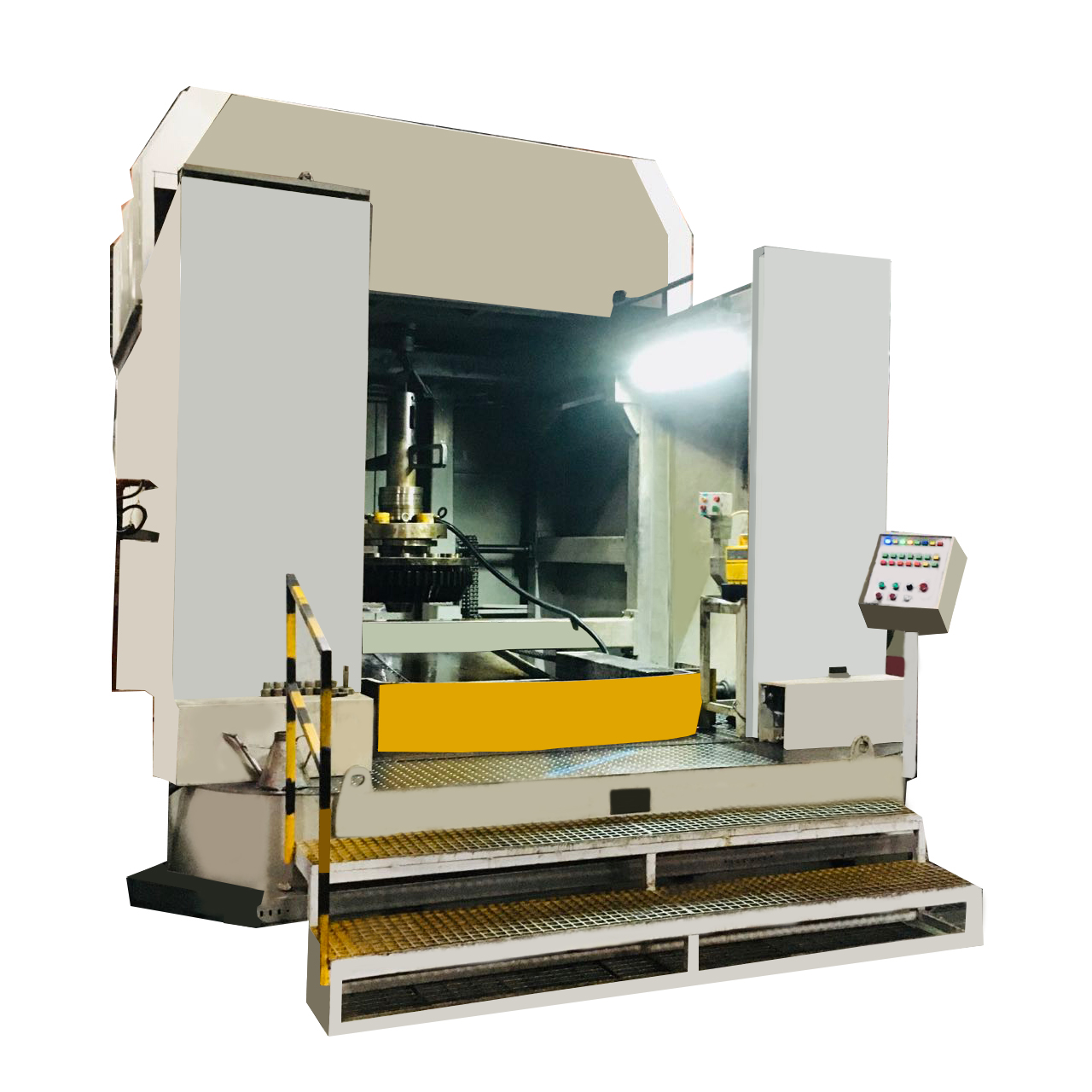

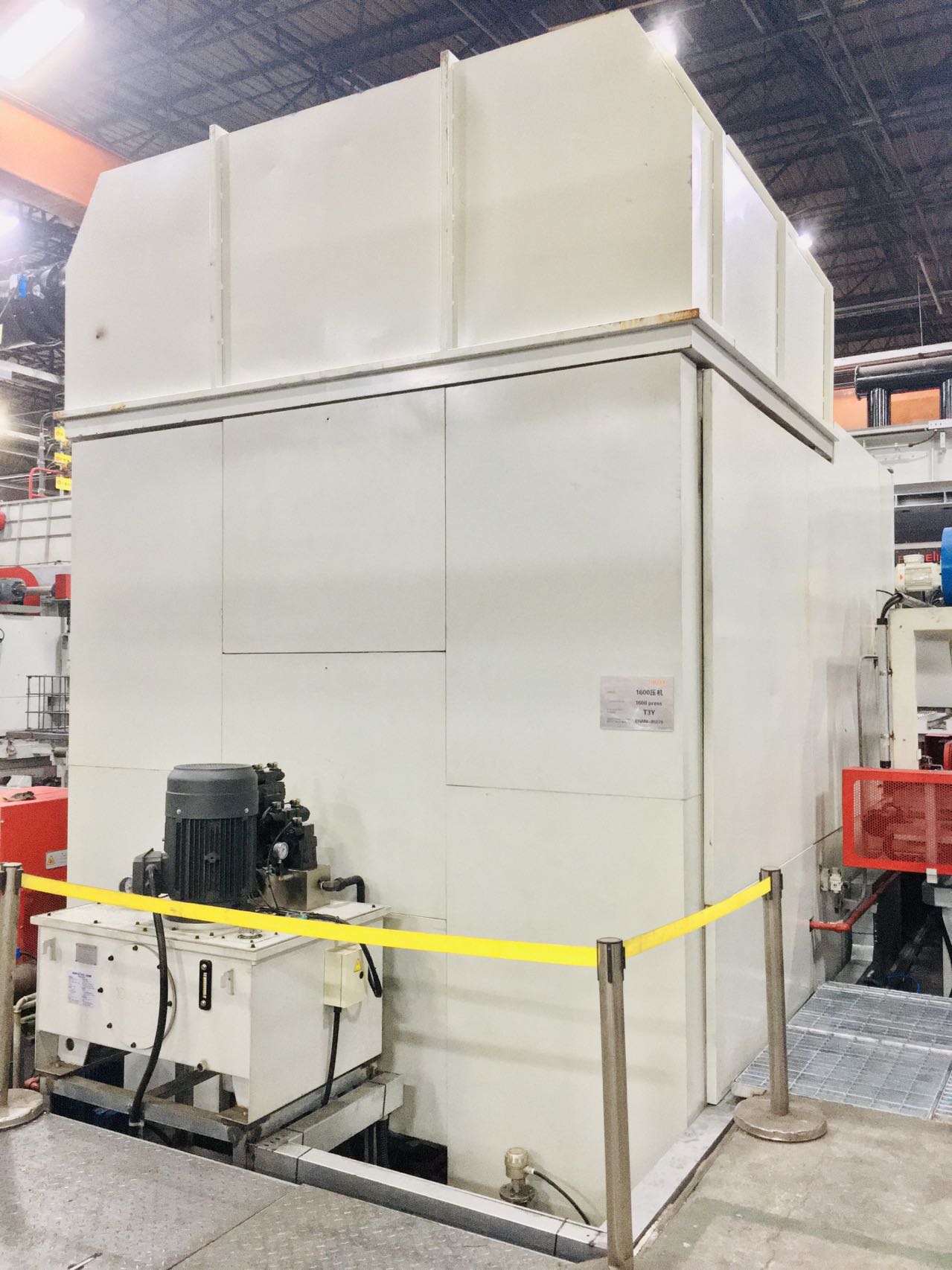

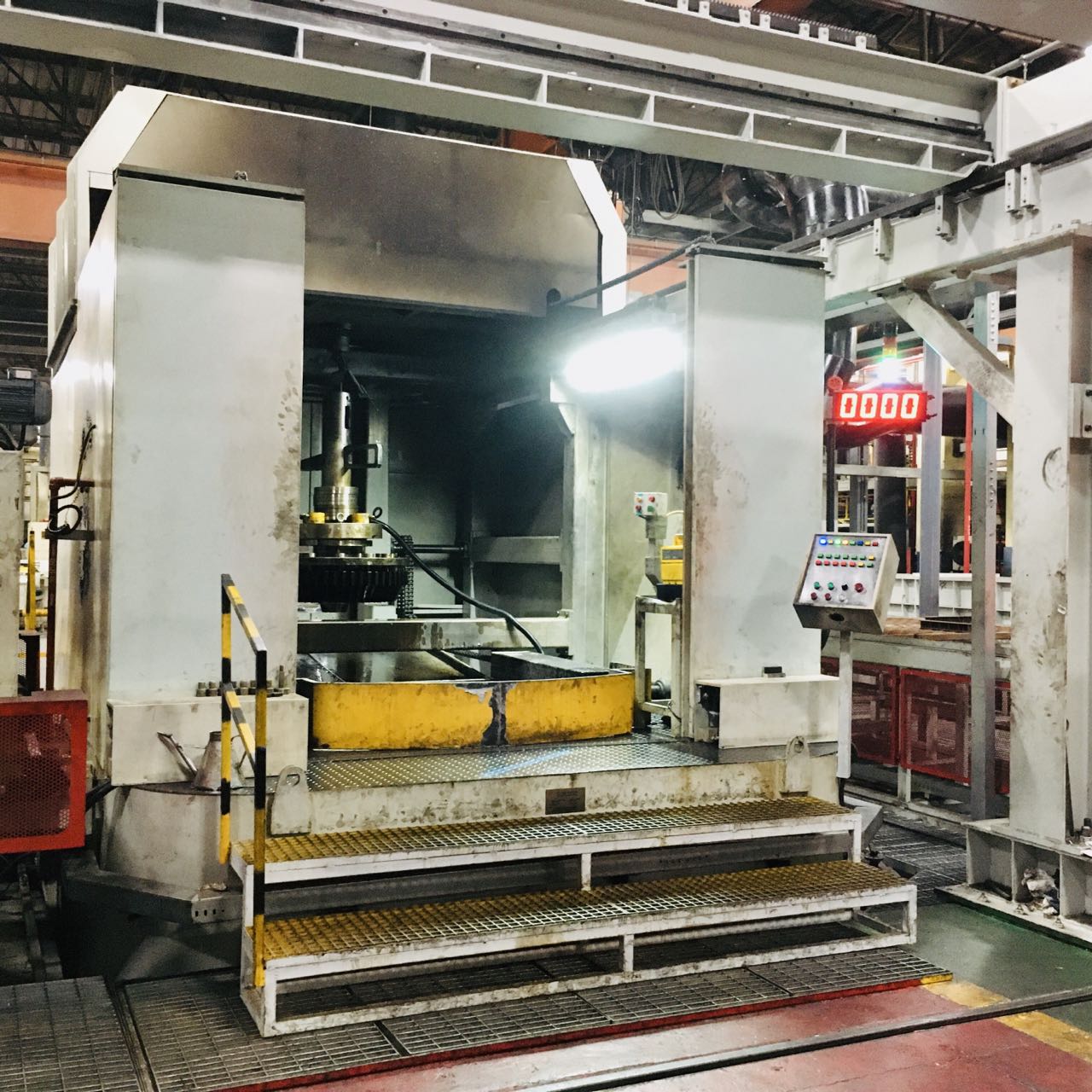

ZCJ-1600型淬火壓床是一臺液壓單工位軸承淬火壓床，用于滲碳鋼和透淬鋼的軸承套圈在壓淬過程中控制其尺寸變形和金相組織性能（包含微觀組織和硬度）。淬火工件包括：單錐外圈、單錐內圈、雙錐外圈、雙錐內圈以及圓柱內外圈等。壓床可進行自動/手動操作，PLC程序控制。
壓床的主要功能及特點：
1） 壓床兼容透淬鋼軸承和滲碳鋼軸承套圈的淬火；
2） 采用自動上下料；
3） 透淬鋼工件采用上下傘形模具對壓的浸沒式淬火方式；
4） 滲碳鋼工件采用分瓣模具定位內徑和端面加壓的浸沒式淬火方式
5） 采用液壓加力，淬火壓力可調。
6） 淬火時模具和淬火盤自鎖為一體，主機架基本沒有承載力；
設備主要數據
每次淬火零件數量 | 1件 |
淬火時間設定范圍 | 0-99分鐘可調 |
淬火油流量 | 淬火油泵采用變頻器控制，流量可調 |
被淬火工件尺寸 | 直徑?750-?1600mm（外徑） |
高度11-450mm |
