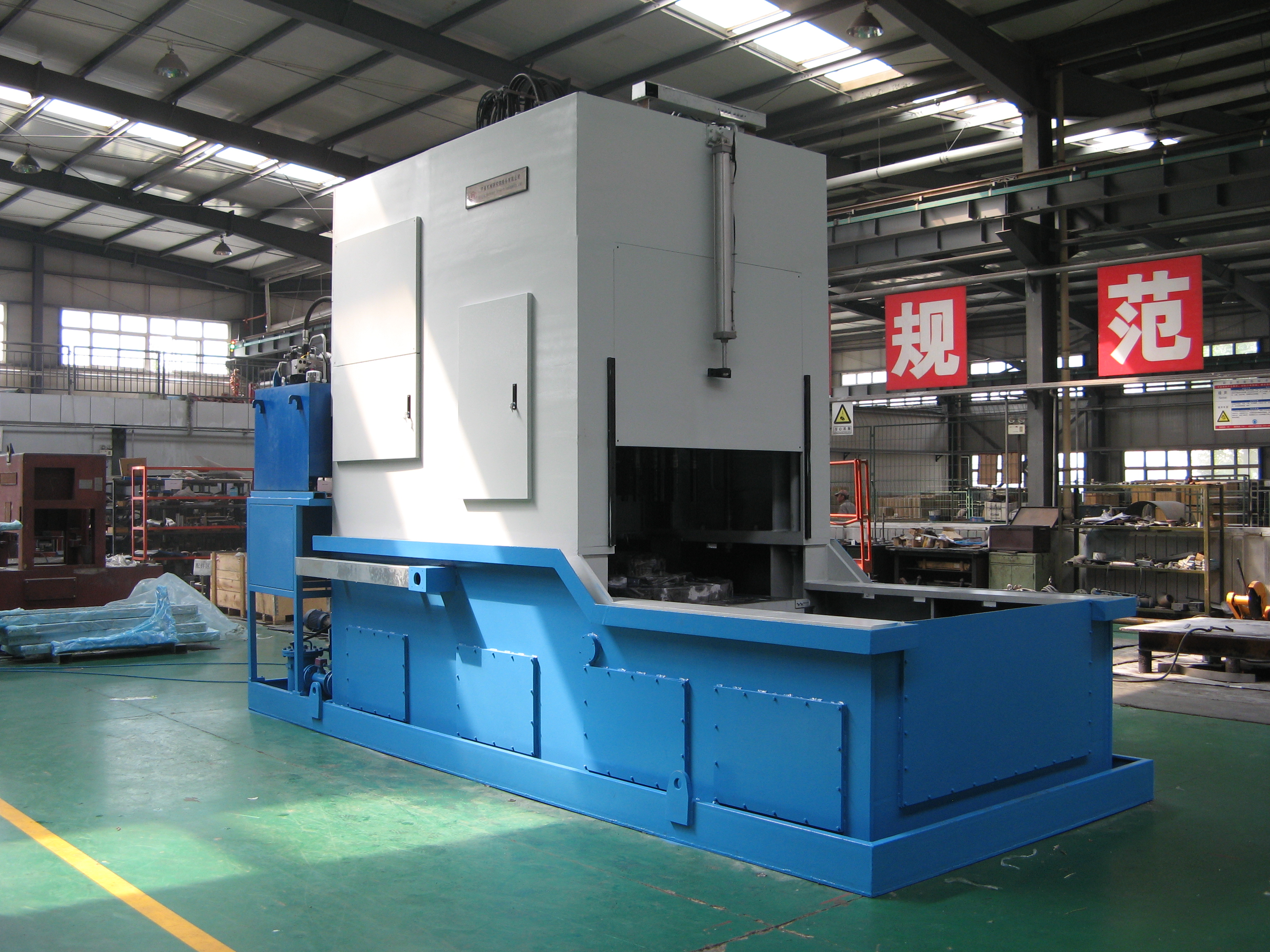

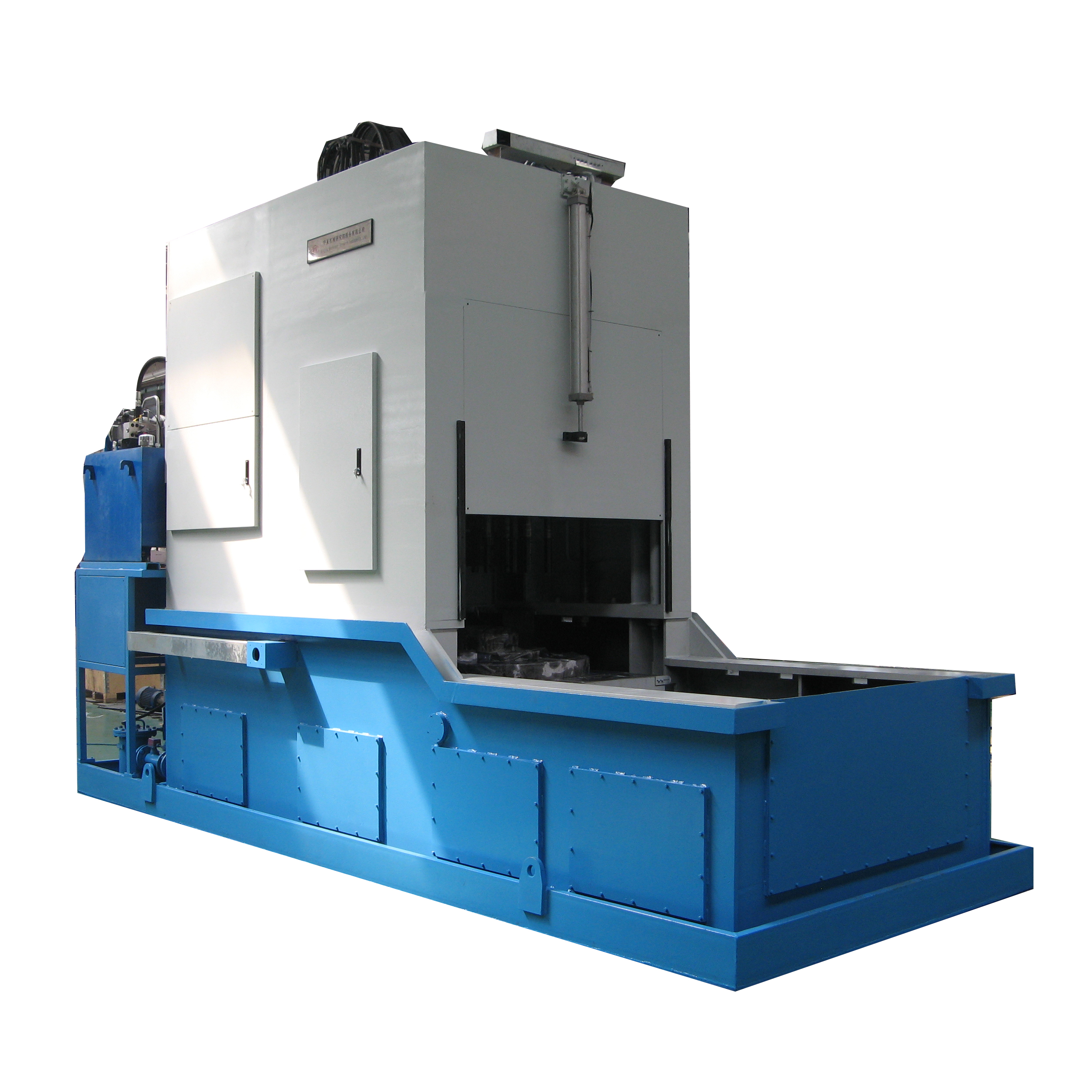

CCY-1200型單工位全自動齒輪淬火壓床,是用于滲碳緩冷后的軌道交通、大型機械套圈以及盤狀類零件（如：剎車片、圓柱齒輪等）進行二次加熱限形淬火的專用設備。對零件尺寸限形及表面硬化處理，零件通過二次加熱后迅速轉移至淬火壓床實施急速冷卻，并在模具的限形作用下，有效阻止零件的漲縮，減小零件形變和畸變，從而達到工件尺寸保持一致性和重復性的目的。壓床可進行自動/手動操作，PLC程序控制。
壓床的主要功能及特點：
1） 壓床設計為工作臺移出上下料，移進淬火；
2） 壓床配有一套升降機械手，和進出料裝置配套使用，完成工件的全自動上下料；
3） 工件內外圈表面同時噴油冷卻；
4） 采用液壓加力，淬火壓力可調；
5） 工件內徑采用分瓣模具定位，下拉油缸加壓，減輕了主機架的承載力；
6） 工件端面和外徑采用脈動油缸脈動加壓（或固定加壓）的方式。
設備主要數據
每次淬火零件數量 | 1件 |
淬火時間設定范圍 | 0-99分鐘可調 |
淬火油流量 | 淬火油泵采用變頻器控制，流量可調 |
被淬火工件尺寸 | 外徑≤Φ1200mm，內徑≥Φ500mm |
高度≤300mm |
