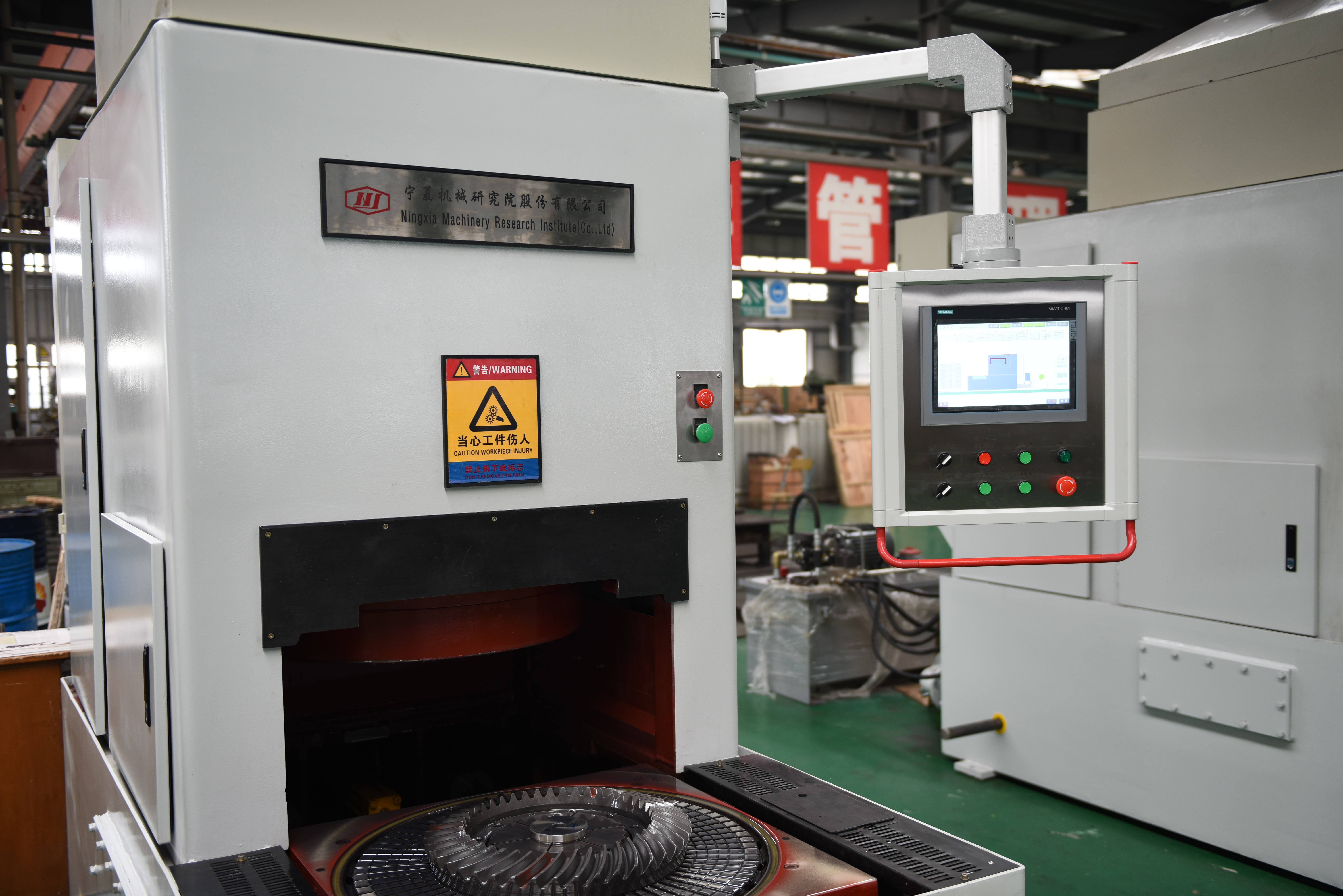

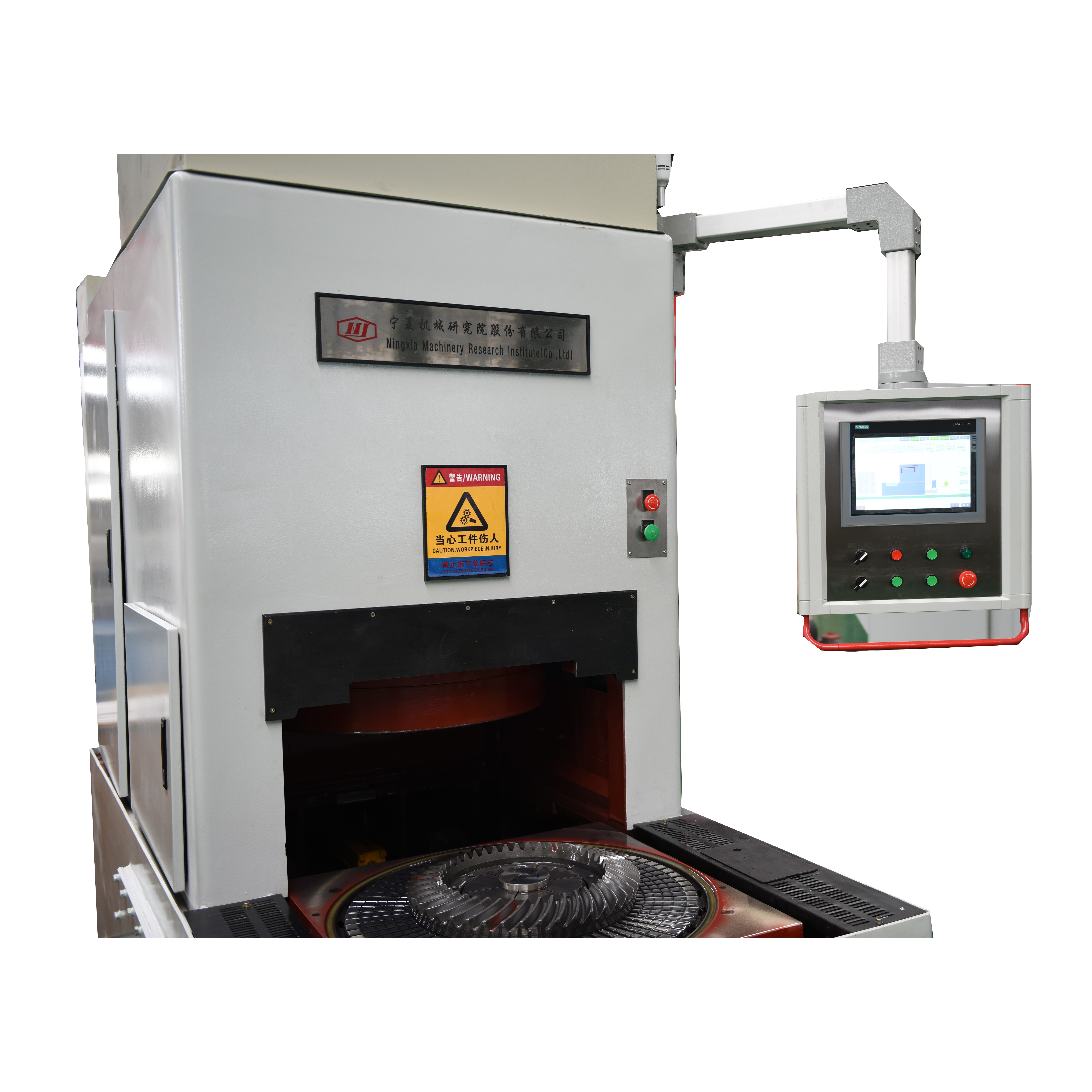

CCY-500型齒輪淬火壓床是對汽車、工程機械、拖拉機、冶金等行業錐齒輪進行淬火的熱處理設備，同時其他盤狀零件也可以在本機上進行淬火。本壓床具有的結構性能，保證了淬火質量和變形控制，對零件尺寸限形及表面硬化處理，零件通過二次加熱后迅速轉移至淬火壓床實施急速冷卻，并在模具的限形作用下，有效阻止零件的漲縮，減小零件形變和畸變，從而達到工件尺寸保持一致性和重復性的目的。
壓床的主要功能及特點：
1）淬火時脈動油缸的外環，內環和中心油缸分別對工件施加壓力（壓力分別可調）；
2）淬火壓力可選固定壓力或脈動壓力（脈動頻率可調）；
3）工作臺平面具有凹凸調整裝置進行變形補償；
4）淬火過程中淬火油流量可分段噴油冷卻（油量和時間可分別 調整）。
設備主要數據
最大工作直徑 | Φ560mm（外徑） |
淬火油流量 | 淬火油泵采用變頻器控制，流量可調 |
內外壓環安裝基面至下模平面距離 | 最高165mm |
最低140mm | |
下模平面可凹凸調整直徑范圍 | Φ160-Φ430mm |
