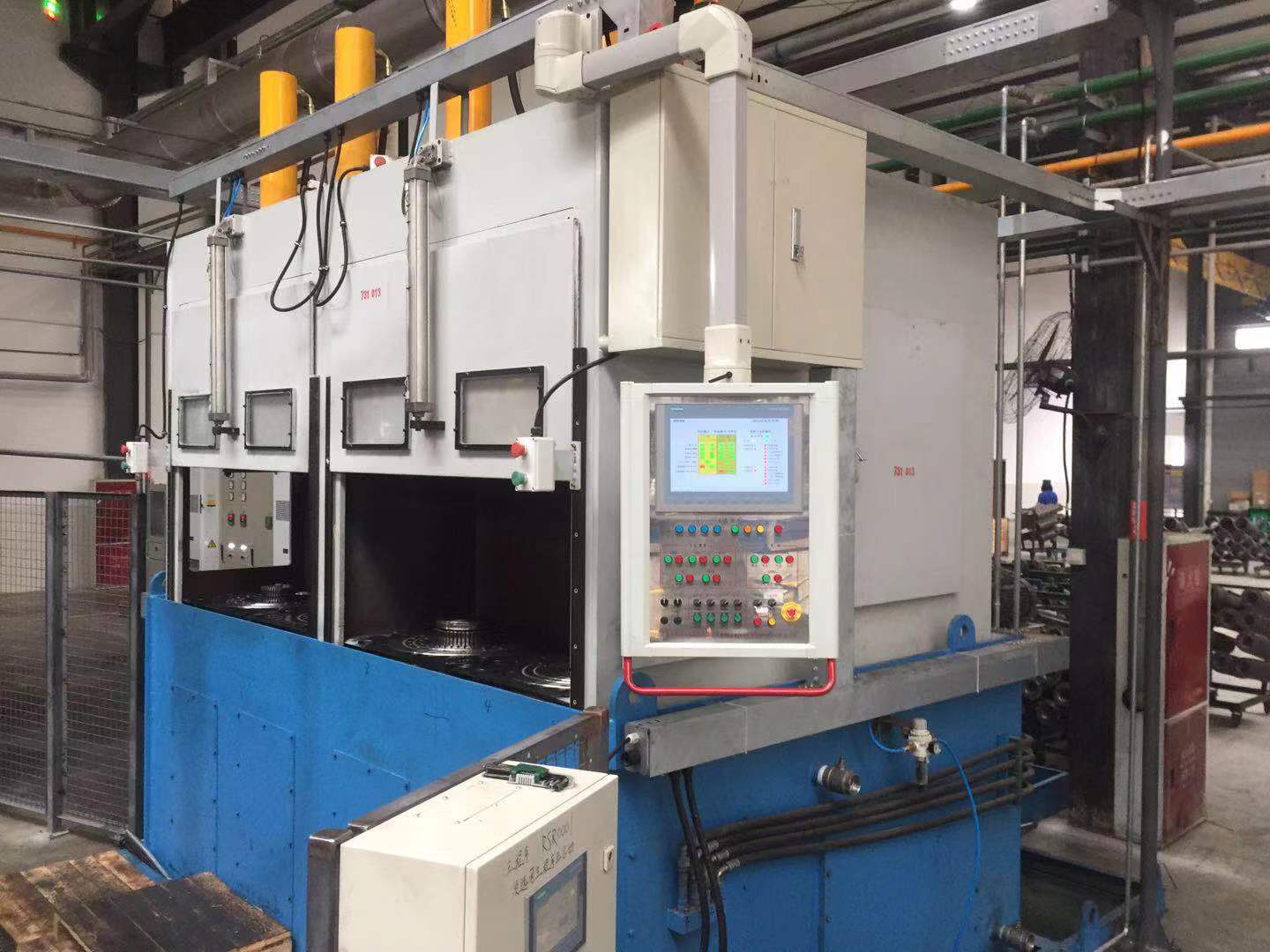

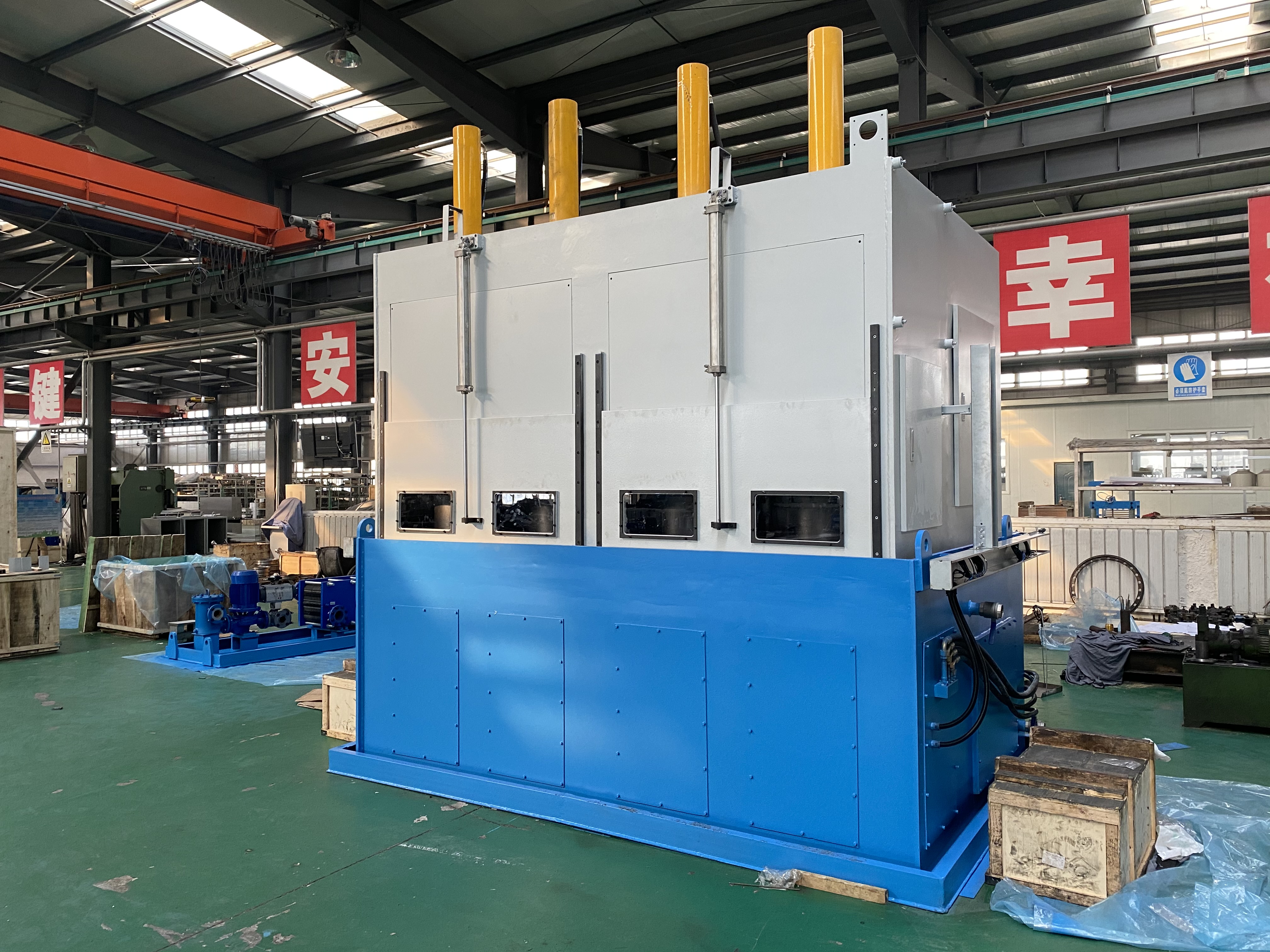

CCY-4D-300型四工位套圈淬火壓床，是用于滲碳緩冷后的汽車同步器零件（如：滑套、結合齒、齒圈支架）進行再次加熱限形淬火的專用設備。對零件尺寸限形及表面硬化處理，零件通過二次加熱后迅速轉移至淬火壓床實施急速冷卻，并在模具的限形作用下，有效阻止零件的漲縮，減小零件形變和畸變，從而達到工件尺寸保持一致性和重復性的目的。
壓床的主要功能及特點：
1） 壓床設計有四個工位；

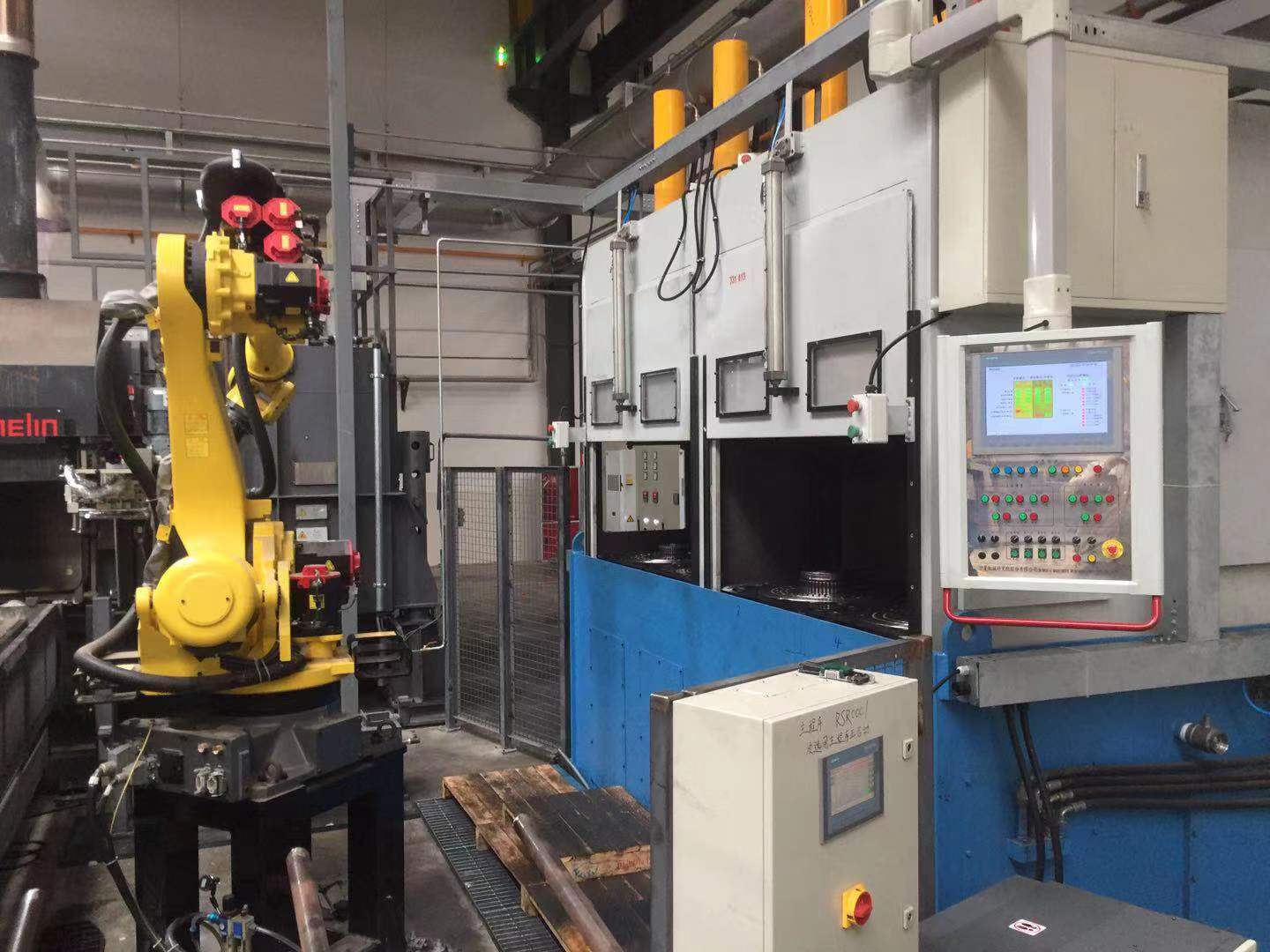

2） 采用機器人對每?jī)蓚€(gè)相鄰的工位同時上下料；
3） 工件內外圈表面同時噴油冷卻；
4） 采用液壓加力，淬火壓力可調；
5） 工件內徑采用芯軸加下拉油缸脫模，端面采用小油缸脈動加壓（或固定加壓）的方式。
設備主要數據
每次淬火零件數量 | 1-4件（四工位） |
淬火時間設定范圍 | 0-99分鐘可調 |
淬火油流量 | 淬火油泵采用變頻器控制，流量可調 |
被淬火工件尺寸 | 直徑Φ80-Φ300mm（外徑） |
高度≤100mm |
